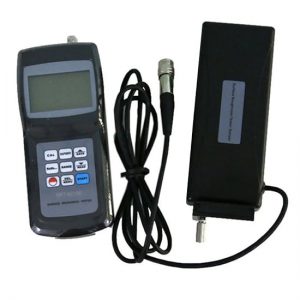

SRT-6200S สำหรับวัดความหยาบ-เรียบผิว (Surface Roughness) เป็นเครื่องวัดตามมาตรฐาน ISO, DIN, ANSI และ JIS สามารถวัดค่าได้ 2 พารามิเตอร์คือ Ra, Rzย่านการวัด Ra: 0.05-10.00 µm / 1.000-400.0 µinch , Rz: 0.020-100.0 µm / 0.780-4000 µinch
(Option) สามารถส่งข้อมูลการวัดไปยัง PC โดยเชื่อมต่อผ่าน USB / RS-232 สินค้าคุณภาพ ขายราคาถูก จัดส่งทั่วไทย
สำหรับวัดค่า Ra และ Rz
Features SRT-6200S
- Multiple parameter measurement : Ra, Rz
- Highly sophisticated inductance sensor
- Four wave filtering methods : RC, PC-RC, GAUSS and D-P
- Built-In lithium ion rechargeable battery and control circuit with high capacity
Selectable Metric (µm) and Imperial (µinch) - Exclusive DSP processes to output measurement results on LCD
- Rechargeable battery via USB cable or Power Adapter
Specifications SRT-6200S
- Multiple parameter measurement Ra, Rz
- Filtering methods RC, PC-RC, GAUSS and D-P
- Measuring Range
- Ra : 0.05-10.00 µm / 1.000-400.0 µinch
- Rz : 0.020-100.0 µm / 0.780-4000 µinch
- Accuracy ≤10%
- Repeatability ≤ 6%
- Resolution
- 0.001µm if reading <10µm
- 0.01µm if 10µm =reading <100µm
- 0.1µm if reading =100µm
- Data output communicate with PC through RS232C interface (optional, not included in set)
- Store memory 7 groups of measurement
- Display 4 digits, 10mm LCD with blue backlight
- Power Li-ion battery, rechargeable
- Operating conditions
- Temperature : 0~50°C
- Humidity : <85%
- Size 140 x 57 x 48mm
- Weight about 420g
PDF Catalog
คำถามที่พบบ่อย (FAQ)
Ra ค่าเฉลี่ยเลขคณิต
เป็นค่าเฉลี่ยคือที่คำนวณจากค่าสัมบูรณ์ของส่วนที่วัดซึ่งเบี่ยงเบนขึ้นหรือลงจากเส้นโปรไฟล์ในอุดมคติ ในการใช้งาน จากค่านี้เพียงอย่างเดียว ไม่มีการสรุปใดๆ เกี่ยวกับค่าสูงสุดและการกระจายของความสูงและความลึกในพื้นผิวที่ทดสอบ ความเรียบเฉลี่ยจะวัดบนพื้นผิวที่พ่นทรายหรือขัดเงา เป็นต้น
Rq หรือ Rrms เป็นค่าความเรียบเฉลี่ยกำลังสอง (Root mean square)
เป็นค่าความเรียบกำลังสองของค่าเฉลี่ยถูกกำหนดโดยการรวมค่าแต่ละค่ากำลังสอง หารด้วยจำนวนค่าแต่ละค่าแล้วนำสแควร์รูทออกจากผลลัพธ์ ค่านี้เรียกอีกอย่างว่าค่ากลางรากที่สอง (RMS) หรือค่าเบี่ยงเบนมาตรฐานของระยะทางที่วัดได้แต่ละรายการ
Rz หมายถึงความลึกเฉลี่ย
ความลึกของความเรียบคือระยะห่างระหว่างยอดสูงสุดและหุบเขาต่ำสุดของส่วนการวัดแต่ละส่วน ความลึกของความเรียบเฉลี่ยจะพิจารณาจากค่าแต่ละค่าของความลึกของความเรียบแต่ละค่าห้าค่าที่กำหนดทีละรายการในแนวเดียวกัน เพื่อจุดประสงค์นี้ ค่าห้าค่าจะถูกรวมและหารด้วยห้า
Rz1max ความลึกสูงสุด
ความสูงจากยอดสู่หุบเขาสูงสุดของเส้นรวมที่ประกอบด้วยส่วนที่วัดได้ห้าส่วนแต่ละส่วนเป็นความสูงจากยอดถึงหุบเขาที่กำหนดโดยเอกเทศ
Rt ความสูงรวมของโปรไฟล์
ความสูงรวมของโปรไฟล์ความเรียบคือระยะห่างในแนวตั้งระหว่างค่าสุดขีดบนและค่าต่ำสุดของส่วนการวัดทั้งหมด หุบเขาที่ต่ำที่สุดและยอดสูงสุดสามารถอยู่ในส่วนการวัดแต่ละส่วนที่แตกต่างกัน
ความสัมพันธ์ระหว่างความหยาบเรียบเฉลี่ยทางคณิตศาสตร์ (Ra) กับสัญลักษณ์ทั่วไป
