SmartSensor รุ่น AS63D เป็นเครื่องวัดแรงสั่นสะเทือนโดยวัดการกระจัด (Displacement) ย่านวัด 0.001~1.999mm P-P และวัดความเร็ว (Velocity) ย่านวัด 0.1~199.9mm/s RMS และ ความเร่ง (Acceleration) ย่านวัด 0.1~199.9m/s2 Peak ด้วยความถูกต้อง ±10% สินค้าของแท้ สินค้าคุณภาพสูงมีใบรับรองการสอบเทียบ (Certificate of Calibration) จากโรงงาน เป็นตัวแทนจำหน่าย SmartSensor โดยตรง ราคาถูก จัดส่งทั่วไทย
AS63D (เรียกว่าความรุนแรงของการสั่นสะเทือน) ใช้เครื่องแปลงสัญญาณความเร็วสูง Piezoelectric Acceleration Transducer ส่งสัญญาณการสั่นสะเทือนไปยังสัญญาณไฟฟ้าวิเคราะห์สัญญาณอินพุตและแสดงการเร่งความเร็วการเปลี่ยนการสั่นสะเทือน มีการใช้กันอย่างแพร่หลายในสายการผลิต ปิโตรเคมี การผลิต เครื่องจักรโลหะ ยานยนต์เป็นต้น
ตัวอย่างการนำเครื่องวัดการสั่นไปใช้ในงานก่อสร้าง โยธา
Specification AS63D
- Vibration pickup Piezoelectric ceramic accelerometer (shear-type)
- Measurement range of acceleration 0.1~199.9m/s2 peak
- Measurement range of velocity 0.1~199.9mm/s rms
- Measurement range of displacement 0.001~1.999mm p-p (Velocity and displacement range is limited by acceleration 199.9m/s2)
- Measurement accuracy ±10%+2digits
- Measurement frequency range of acceleration 10Hz～1KHz (LO) 1KHz～15KHz (HI)
- Measurement frequency range of velocity 10Hz～1KHz (LO)
- Measurement frequency range of displacement 10Hz～1KHz (LO)
- Displays update cycle 1 seconds
- LCD display 3 1/2 digits display
- Single output AC output 2 V peak (display full scale)
- Load impedance 10KΩ or more earphones can be connected
- Power supply 9V battery (not include)
- Static current ≤20μA
- Operating current ≤25mA
- Auto power-off function Turns off automatically after 60 seconds
- LCD backlight function 7 seconds
- Operating temperature range 0~40℃
- Operating humidity range 30~90%RH
- Low battery indication 6.9V±0.2V
- Product Dimensions 67x30x183mm
- Product Weight 147g (not including battery)

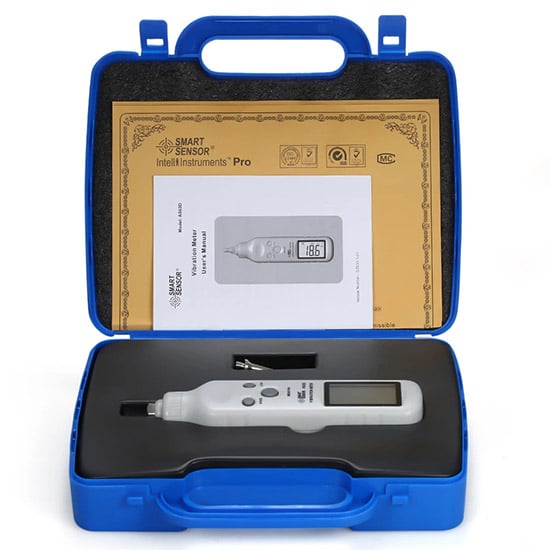

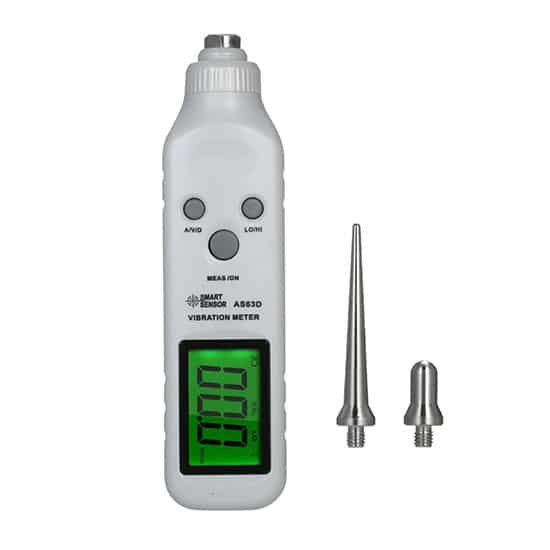

มาพร้อมโพรบ 2 ขนาด และใบรับรอง Certificate of Calibration จากโรงงาน

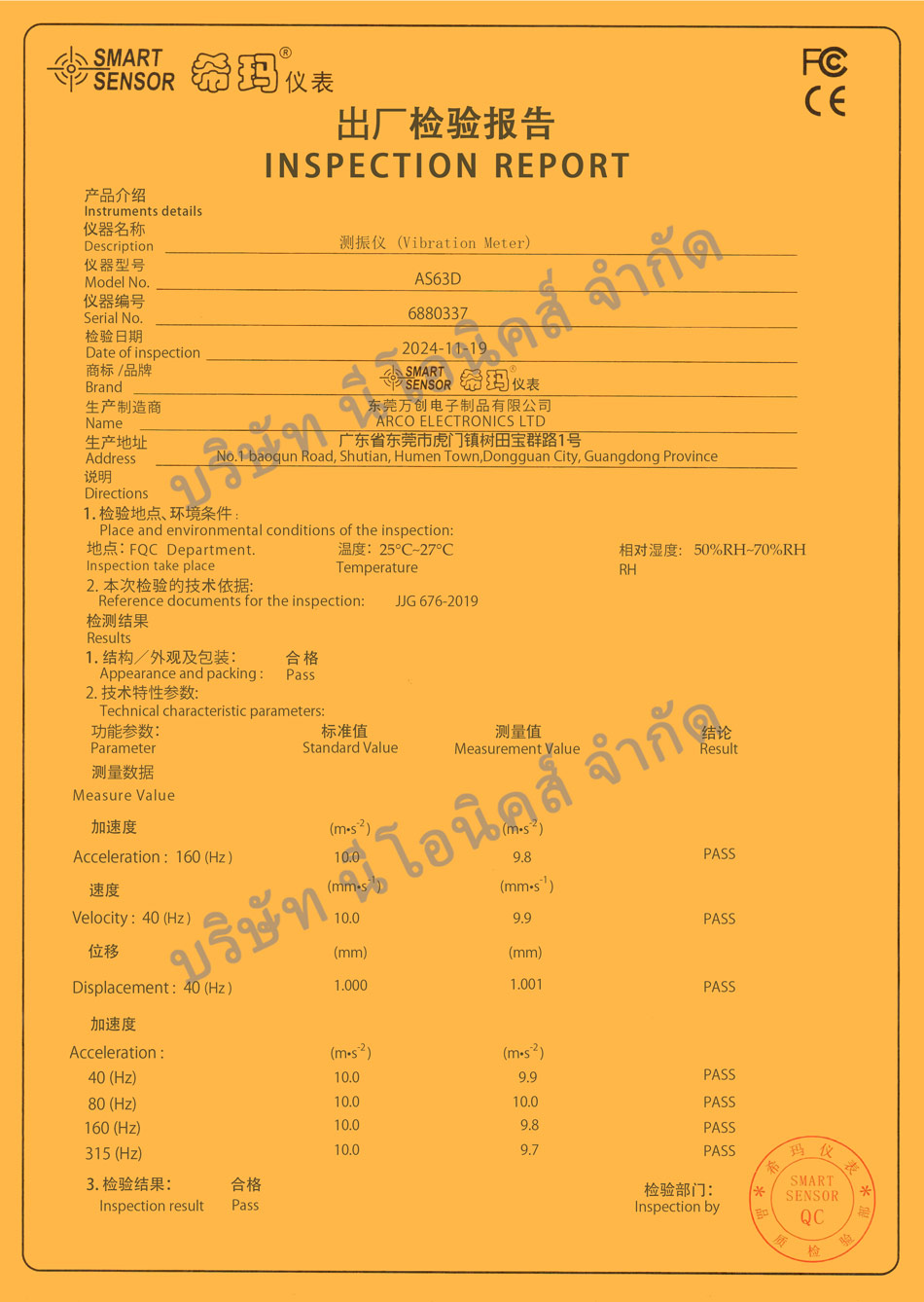

AS63D มีใบรับรองการสอบเทียบ (Certificate of Calibration)
PDF Catalog
หมายเหตุการประยุกต์ใช้งาน
ตรวจสอบมอเตอร์ไฟฟ้า
การวัดสัญญาณการสั่นสะเทือนจากมอเตอร์ไฟฟ้ามีความสำคัญอย่างยิ่งต่อการทำความเข้าใจสภาพของมอเตอร์ ผลิตภัณฑ์หลายประเภทในอุตสาหกรรมต่างๆ ใช้มอเตอร์ ตั้งแต่เครื่องใช้ในบ้านเช่น พัดลมและเครื่องซักผ้า ไปจนถึงกังหันลม ปั๊มน้ำอุตสาหกรรม คอมเพรสเซอร์ อุปกรณ์โรตารี่ขนาดใหญ่ และระบบสายพานลำเลียง
ในหลายอุตสาหกรรมโดยเฉพาะอย่างยิ่งอุตสาหกรรมหนักและการผลิต กระบวนการทำงานอย่างต่อเนื่องตลอด 24 ชั่วโมง 7 วันต่อสัปดาห์ อุตสาหกรรมดังกล่าวไม่สามารถหยุดการผลิตเพื่อซ่อมบำรุงได้
มาตรฐาน ISO 2372 (10816) ให้คำแนะนำสำหรับการประเมินความรุนแรงของการสั่นสะเทือนในเครื่องจักรที่ทำงานในช่วงความถี่ 10 ถึง 200Hz (600 ถึง 12,000 RPM) ตัวอย่างของเครื่องจักรประเภทนี้ ได้แก่ มอเตอร์ไฟฟ้าและปั๊มขนาดเล็ก ไดเร็คคัปปลิ้ง มอเตอร์สำหรับการผลิต มอเตอร์ขนาดกลาง เครื่องกำเนิดไฟฟ้า กังหันไอน้ำและแก๊ส คอมเพรสเซอร์เทอร์โบ ปั๊มเทอร์โบ และพัดลม
ตารางมาตรฐานการสั่นสะเทือนของมอเตอร์
ประโยชน์ของการวัดการสั่นสะเทือน
การสั่นสะเทือนอาจส่งผลต่อความทนทานและความน่าเชื่อถือของระบบหรือโครงสร้าง เครื่องจักร และทำให้เกิดปัญหาเช่นความเสียหาย การหยุดทำงานผิดปกติ และภัยพิบัติ การวัดความสั่นสะเทือนเป็นมาตรการรับมือที่สำคัญในการป้องกันปัญหาเหล่านี้
วิจัยและพัฒนา
เพื่อพัฒนาและออกแบบผลิตภัณฑ์ที่เชื่อถือได้มากขึ้น การวัดแรงสั่นสะเทือนและการวัดแรงกระแทกจะดำเนินการในการทดสอบตัวอย่างหรือผลิตภัณฑ์สำเร็จรูป
การปรับปรุงคุณภาพสินค้า
เพื่อแก้ปัญหาที่เกิดจากการสั่นสะเทือนและปรับปรุงคุณภาพของผลิตภัณฑ์ การวัดแรงสั่นสะเทือนจะดำเนินการสำหรับตัวอย่าง ผลิตภัณฑ์ที่ผลิตในปริมาณมาก หรือผลิตภัณฑ์ที่เสร็จสมบูรณ์ทั้งหมด เพื่อขจัดชิ้นส่วนที่ด้อยกว่าและผลิตชิ้นงานที่น่าพอใจ
การจัดการความปลอดภัยในโรงงาน
เพื่อป้องกันการเสียและปัญหาจากเครื่องจักร การสั่นสะเทือนในการวัดเป็นระยะๆ และเปรียบเทียบกับการสั่นที่สภาวะปกติหรือในสภาวะปกติหลังการบำรุงรักษาเพื่อตัดสินอุปกรณ์ oc ที่เสื่อมสภาพ
การบำรุงรักษาระบบการผลิต
การวัดความสั่นสะเทือนไม่เพียงแต่ใช้เมื่อเกิดปัญหาเท่านั้น แต่ยังใช้เมื่อทำการบำรุงรักษาประจำวันด้วย ระบบการผลิตยังคงทำงานโดยการตรวจจับการเสื่อมสภาพหรือความล้มเหลวของชิ้นส่วนที่อาจเกิดขึ้นได้จากรูปแบบการสั่นที่ไม่พึงประสงค์
